    ClampOn 海底腐蚀侵蚀监测器 （CEM） 持续监测和量化管道大面积壁厚的变化。非插入性仪器估计腐蚀和/或侵蚀降低管壁厚度的速度，这样它可以为操作员提供在发生灾难性故障之前的早期预警。因此，CEM 也是帮助运营商遵守有关状况监控需要的新法规的有效工具。在部署海底之前，可以将其改装为现有结构或安装在新的管道上。

已应用项目：

CNOOC: 陵水17-2/ 崖城平台等

CNPC: 新疆等

工作原理：

    ClampOn海底腐蚀侵蚀监测器测量并监测管道、板或其他金属结构中的壁厚损失。非插入性传感器使用声导兰姆波（AGLW），该技术可为大部分管道提供平均壁厚读数。传感器以俯仰捕捉模式工作，并使用超声波在传感器对之间提供平均壁厚度。传感器固定在管道上预先确定的点，以监测管道部分的壁厚度损失，监测管道部分通常长达两米。

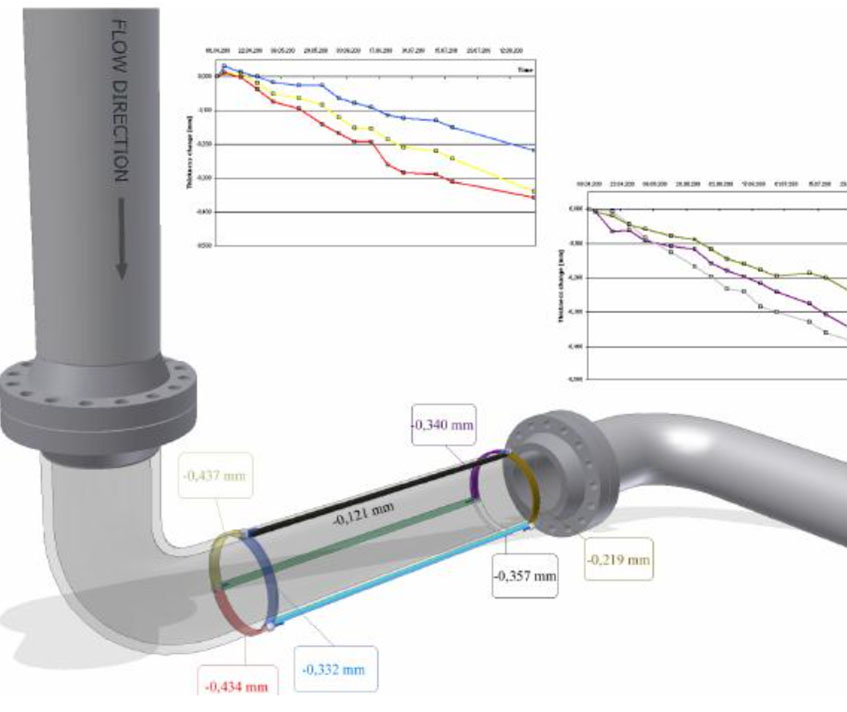

    腐蚀监测/侵蚀监测装置可由 2 × 32 个传感器和一个可处理所有信号采集和处理的电子单元组成。海底腐蚀侵蚀监测器最多可集成32个传感器，距离最大可达8米。壁厚趋势是自动生成的，可以在运行 ClampOn CEM 软件的计算机上实时观察，或在数据记录器中内部记录。

系统属性（CGV 模式）：

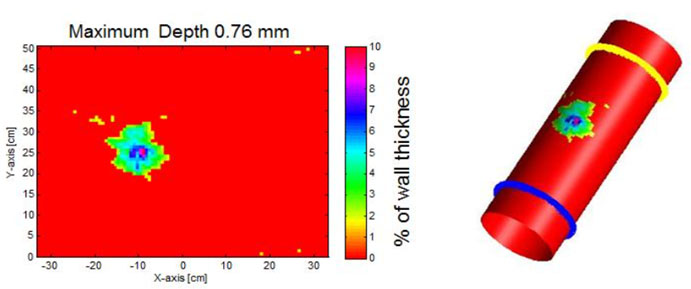

壁厚图（左）在管道上获得，管道上有两个圆形的传感器阵列（右）。

实际壁厚度 0.76 mm，管道 OD 8.625 英寸。

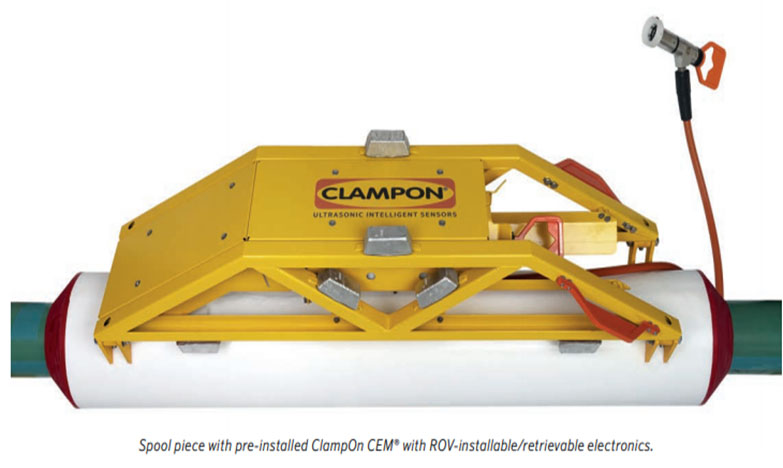

    有三种不同的型号可用，非插入式，一个型号为ROV可操作安装到现有的管道和结构上；一个为预安装的方案，在整体结构被放入水下前，在陆地完成组装；另一个是可由潜水员安装。所有型号的运行方式相同，在可靠性和可重复性方面将给出相同的结果。

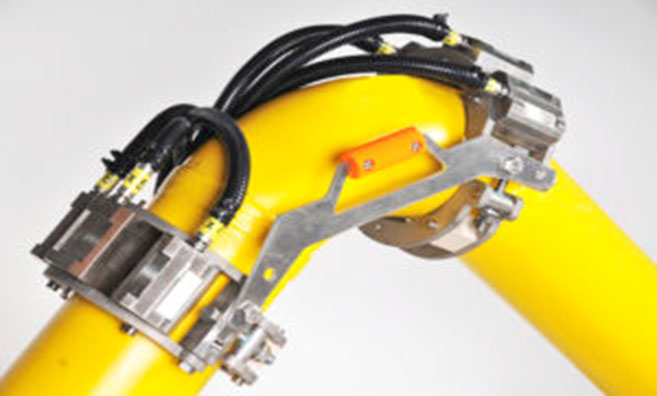

    夹在管道外部的传感器使用超声波，并利用声导兰姆波的特性来检测管道壁厚，对比系统安装期间获得的参考值的变化。该监视器专为永久安装而设计，安装后无需任何校准。可施行各种配置。它可以作为一个依靠电池运行的独立监视器，电池使用寿命为 10 年，并将数据以声学身份发送到水上操作平台，或者可以通过现有电缆集成到控制系统中。

    许多国家政府和石油规定要求对管道状况进行永久监测，并且此仪器能为关键位置实时提供有关管道状况的信息流。通过安装腐蚀监测器/侵蚀监视器，操作员可以持续监测壁厚厚度的任何变化，并知道何时需要更换管道部分或是否有泄漏风险。

集成

    腐蚀-侵蚀监视器可使用以太网、RS-485/422/232、声学调制解调器或间接使用带内部记录和USB接口的电池组进行接口。该仪器内置两个以太网接口，支持 Modbus TCP/IP、OPC UA、FTP、HTTP、NTP 和许多其他基于 IP 的行业标准协议。作为SIIS的成员，海底仪器、接口标准JIP，ClampOn参与了开发基于以太网的海底仪器接口标准（SIIS级别3）。CEM 在 2016 年 4 月通过了所有 SIIS 3 级测试。如果控制系统没有以太网，海底腐蚀-侵蚀监视器还具有支持 Modbus RTU 的串行接口 （RS-485 和 RS-232）。无论使用以太网还是直接串行接口，仪器都可以通过使用 CEM 客户端应用程序的连接进行管理，该应用程序支持使用用户定义的 Modbus 功能代码的丰富功能（软件更新、历史趋势等）。在没有有线通信和/或电源的位置，CEM 可以通过超声连接传递结果，或将结果存储在可检索的电池组中。超声连接或电池组还可以将配置更新传达到海底的监测系统中。
