已应用项目：

  CNOOC 蓬莱19-3/恩平/ 陵水/ 流花/ 东方平台等

  CNPC 成都/ 新疆等

工作原理：

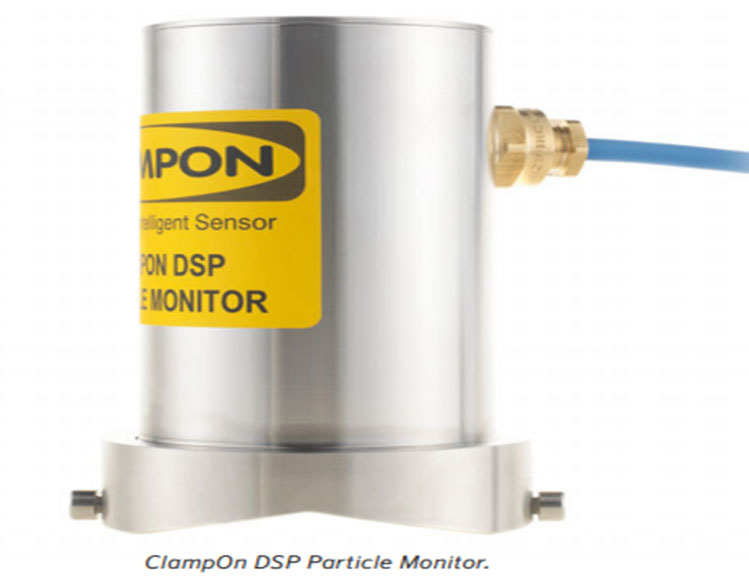

    ClampOn的DSP含砂检测器是基于超声波智能传感器技术。传感器安装在90度弯道后方，在弯道处颗粒/固体会对管壁内部发生撞击，产生超声波。超声波信号通过管壁传输，由传感器接收。ClampOn的传感器在出厂前完成校准，无需单独的场地校准即可操作该装置，只需将该装置夹在管壁上即可。在获得专利的智能ClampOn传感器中，信号由DSP内部处理并过滤，然后再发送到计算机或控制系统（无需计算接口单元）。在这里，用户可以实时评估数据，并做出盈利生产所需的决策。

优势

    油气井的砂生产是油气生产者面临的一个严重问题。挑战不仅在于避免采砂，而且在于提高商业油井的生产率，因为即使井流中的少量颗粒也会造成重大损害。作为一名操作员，无论您使用何种技术，您都对井中的最大产量和利润感兴趣。世界各地的运营商都把 ClampOn作为首选的含砂监测系统供应商，因为专利技术给他们的油井能带来盈利。

高压高温(HPHT)流量条件下的沙子监控挑战-

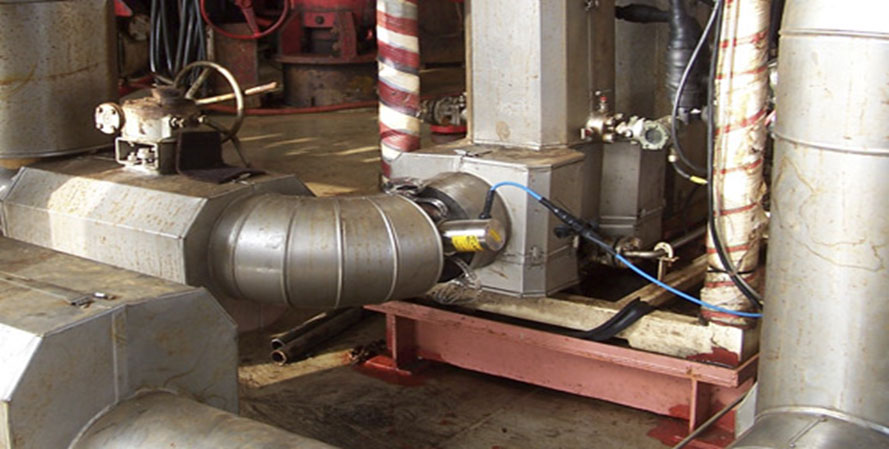

    具有高性能过滤器的ClampOn传感器是无与伦比的。具有改进的声噪声过滤的ClampOn SandQ具有无与伦比的性能，尤其是在具有挑战性的高压高温(HPHT)条件下监测沙子时.ClampOn DSP模型采用了一种新的过滤技术，使粒子监视器成为分析砂生产、帮助控制砂生产并最终增加油气井产出的极其有用的工具！这种过滤技术是整合我们数千口井的经验，分析数据来增强我们DSP模型中所用技术的成果。DSP传感器（市场上独一无二的传感器）的巨大容量使得扫描频率范围达到每秒 1 MHz 128 次成为可能。这说明了我们的技术和过滤技术的能力也是获取和处理砂数据的核心。以下数字显示，在高压和高速运转的气井上安装的传感器靠近弯道处。这些数据说明了与使用新的DSP过滤技术相比，使用传统/替代系统时的信号是什么样子的。与替代解决方案相比，新滤镜（参考图2）能够将不需要的噪音减少 500 倍。

数字信号处理 –

         DSP具有完整的数字化功能，消除了模拟滤镜、电路和放大器。该技术结合了强大的 DSP 单元，具有大量闪存 RAM、运行功能外包装的模块化软件。该传感器在多个超声波频率范围内同时运行，包括最新的过滤技术，从而实现了一系列新的信号处理功能。通过 DSP 模型中的先进处理和过滤技术，对产生与砂声无关的声音进行分析并显著减少。同时此项技术它还提高了准确性和可重复性，是量化砂生产的重要因素，也是日常砂地管理操作中的重要工具。没有任何其他技术能实现ClampOn传感器为需要产生盈利和无砂生产的客户所能提供的。

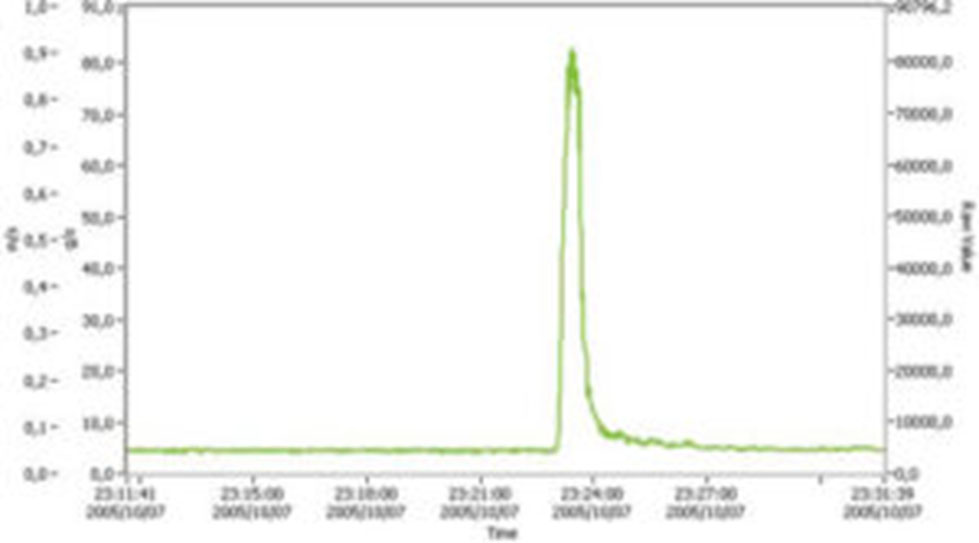

图1：使用没有 DSP 过滤技术的传统/替代传感器在高流量-高压气井上的传感器发出的信号。

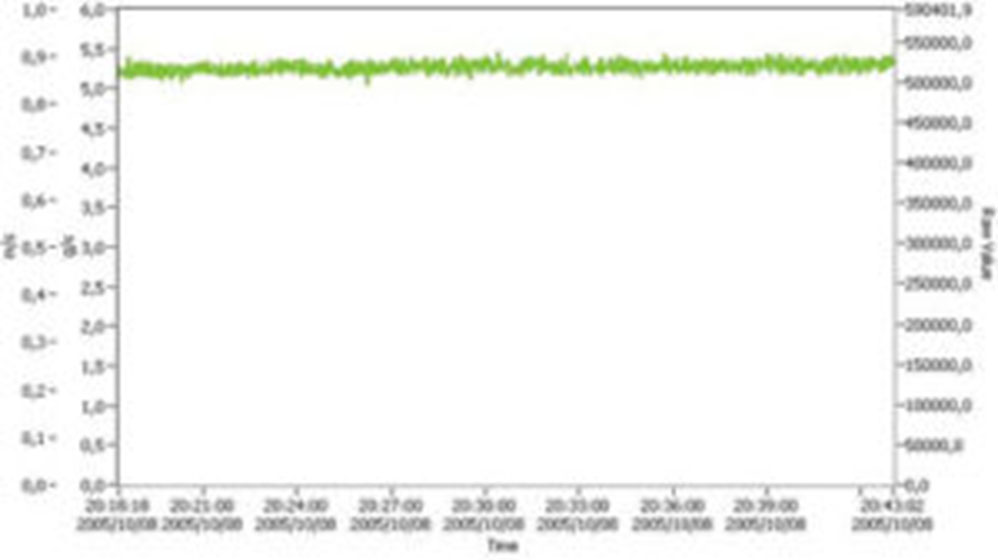

图2：在同一井上， 现在与新的ClampOn DSP过滤器。这显示了传感器如何完全消除流动噪声，使操作员能够监控产生的砂的真实数据。

集成：

    我们所有的仪器都配备了数字和模拟接口，并符合所有常见的协议。我们的仪器可以轻松地集成到任何现有或新的控制系统中。我们用安装软件的计算机来对含砂监测器的 RAW 数据和第三方系统的含砂数据进行砂量计算，然后向控制系统输出计算的砂速率。所有记录的数据也将存储用于分析和校准目的。由于以下优点，我们始终建议使用数字界面：
